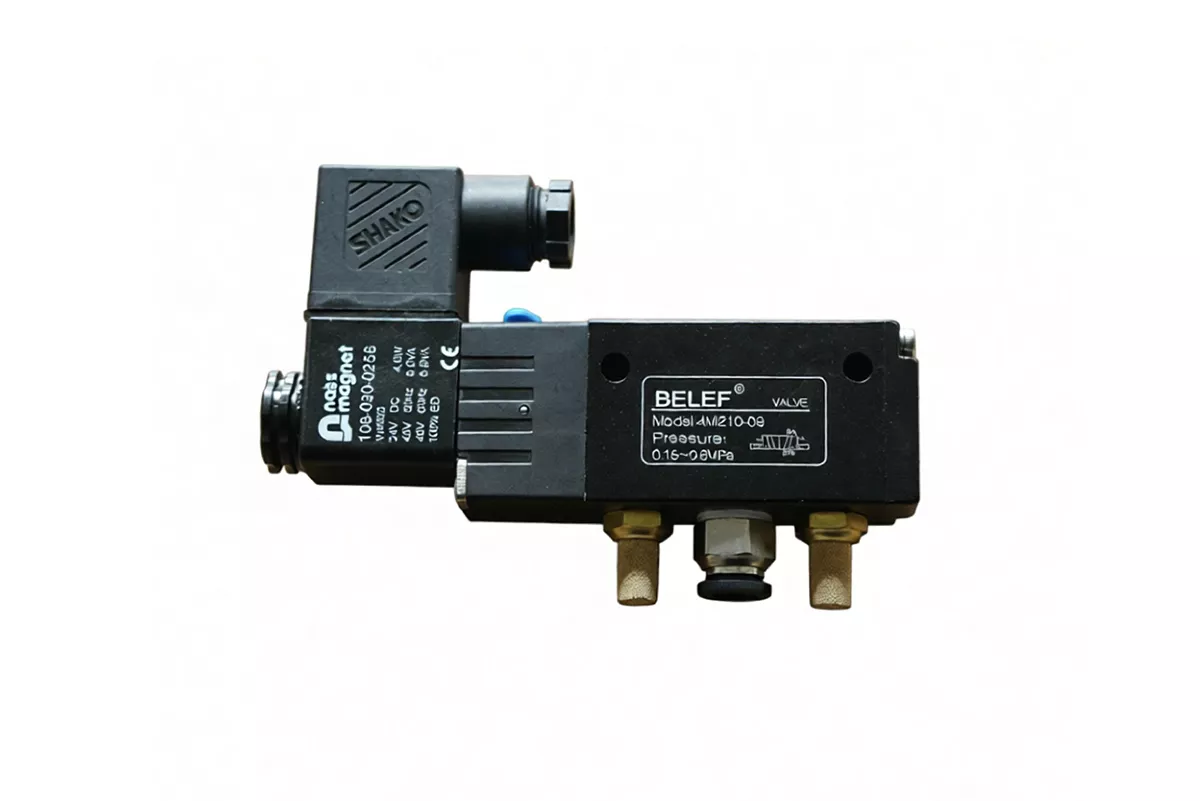

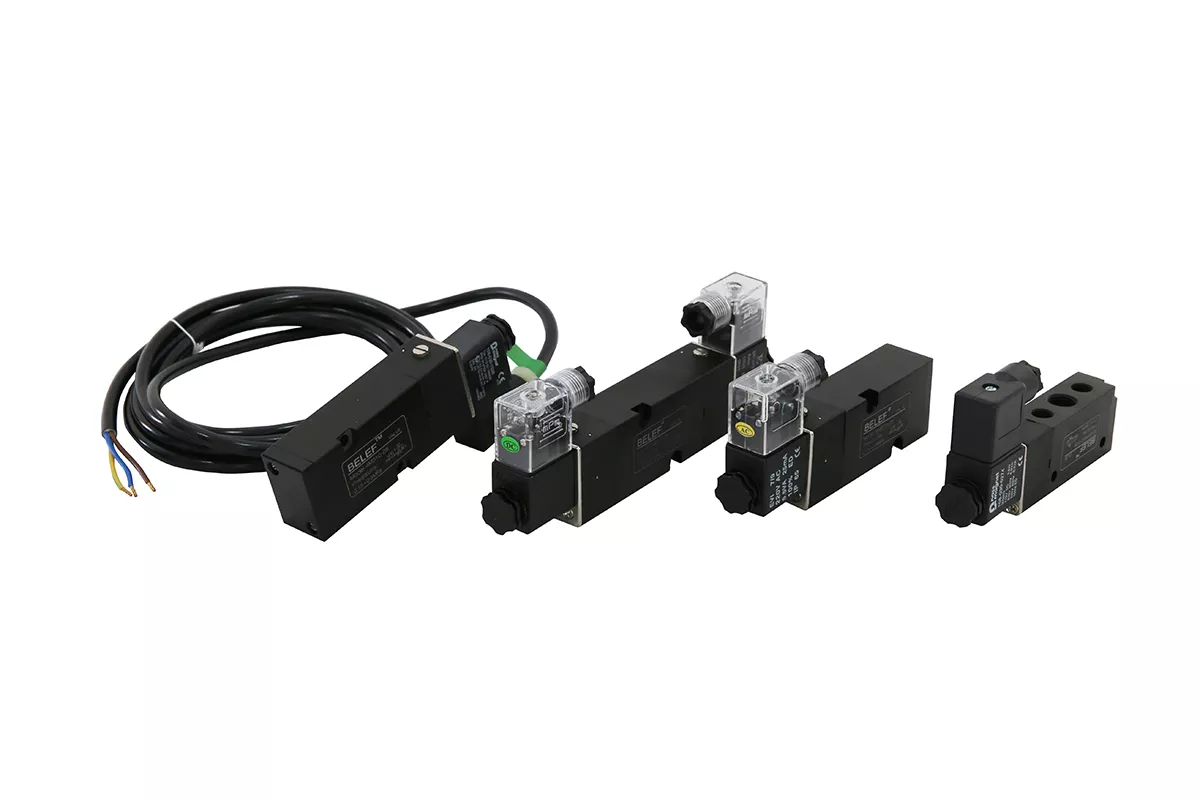

电磁阀
电磁阀是气动自动化系统重要电控换向元件，作为电气信号与气源动力的转换装置，接收中控电信号，控制压缩空气流向，驱动气动执行器实现阀门开启、关闭动作，广泛配套气动球阀、气动蝶阀、拨叉式气动执行器，是流体自控管路成套系统核心控制附件。电磁阀实现弱电信号控制气路通断，是气动执行机构的“控制中枢”。凭借切换灵敏、安装形式多样、电压规格齐全、维护方便等特点，成为气动阀门成套所需电控配件。NAMUR板式一体化方案简化整套阀门装配结构，有效降低泄漏风险，兼顾美观与稳定性，广泛应用于国内外流体自动化工程项目，是气动控制系统标准化、智能化配套的优选电控元件。
请输入文本
电磁阀依靠电磁线圈通电产生电磁力，推动阀芯切换气路通道，改变压缩空气流通方向；断电后依靠弹簧复位，气路重新换向。通过电信号远程控制气源进出，从而控制气动执行器正反转，实现90°角行程阀门自动化开关控制。其核心结构组成：阀体、电磁线圈、阀芯组件、复位弹簧、密封件、气口接头、接线盒。阀体材质：铝合金为主，防腐需求可选不锈钢阀体；密封材质：NBR、EPDM、FKM氟橡胶可选，适配不同环境温度。
其按照功能通路划分
1）二位五通电磁阀（常用），适配双作用气动执行器。两路输出分别连接执行器两端气口，持续供气维持阀门状态；断电不自动复位，适合常规开关工况。
2）二位三通电磁阀，多用于单作用弹簧复位执行器、小型气缸、排气控制回路。
3）三位五通电磁阀，带中位功能，中位封闭/中位泄压可选，可实现执行器中途停止，适用于调节、特殊安全工艺工况。
按照防爆等级划分
1）普通标准型：室内水处理、环保、暖通、无易燃易爆介质工况；
2）防爆电磁阀（Exd IIC T6）：化工、油气、危化项目、防爆区域配套使用。
驱动结构形式
直动式：通径小、响应快，适用于小流量气源控制；先导式：大流量、低压启动，适配中大扭矩气动执行器，行业配套主流款式。
1.内先导式结构，性能稳定，动作可靠。
2.滑柱式阀芯设计，密封性好，响应灵敏。
3.双控电磁阀具备记忆功能，断电后保持当前状态，确保系统安全。
4.阀体内部孔道采用特殊加工工艺，摩擦损耗小、启动压力低、使用寿命长。
5.无需加油润滑，免维护运行，降低使用成本。
6.可安装于侧板之上，表面朝上，与执行器直接连接即可使用，安装简便。
7.标配手动辅助装置，方便现场安装与调试操作。
8.提供多种标准电压等级可选，灵活适配不同控制系统。

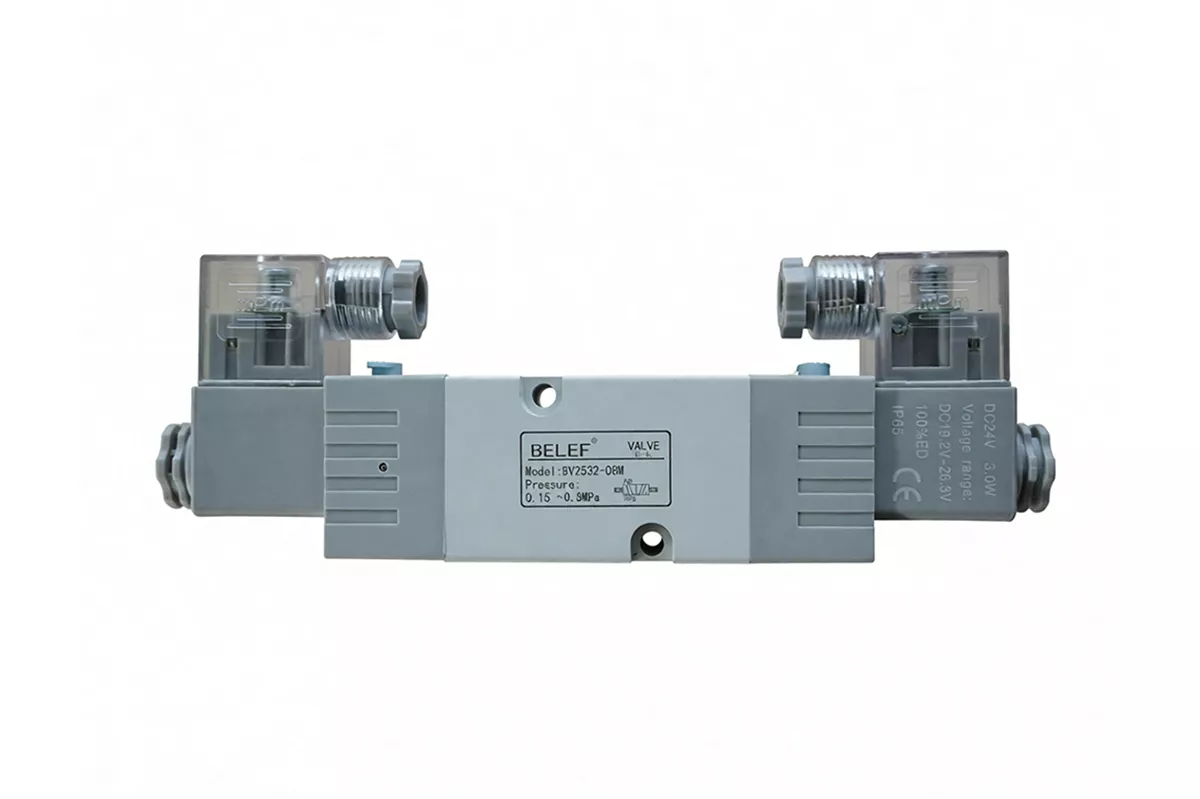

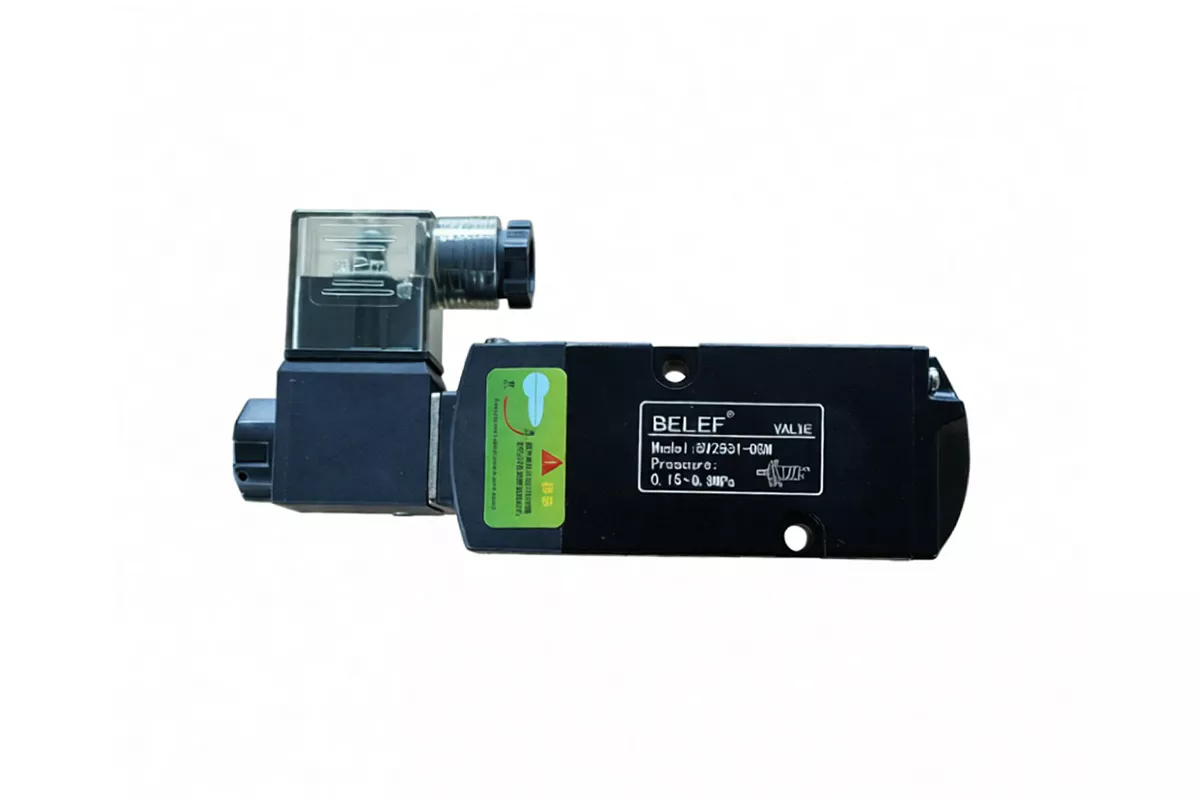

型号 | BV2521-06M BV2522-06 | BV2521-08M BV2522-08M | BV2531-08M BV2532-08M | BV2531-10M BV2532-10M |
流体 | 空气（需经40μm滤芯过滤） | |||
作用方式 | 内部先导 | |||
接口尺寸 [注1] | 进气=排气 =1/8" | 进气=1/4" 排气=1/8" | 进气=排气 =1/4" | 进气=3/8" 排气=1/4" |
节流孔径（Cv值）[注4] | 4M210-08、4M220-08： 17.0mm²（Cv=1.0） | 4M310-10、4M320-10： 28.0mm²（Cv=1.65） | ||
阀类型 | 5通2位 | |||
使用压力 | 0.15~0.8MPa（21~114psi） | |||
耐压 | 1.2MPa（175psi） | |||
温度 | -20~70°C | |||
阀体材质 | 铝合金 | |||
润滑 [注2] | 不需要 | |||
动作频率 [注3] | 5次/秒 | 4次/秒 | ||
重量（g） | 220/320 | 310/400 | ||
注1：接口螺纹为PT螺纹，亦可提供G螺纹及NPT螺纹。
注2：若使用润滑空气，请持续使用同种润滑介质，以延长阀门使用寿命。优先使用ISO VG32或同等规格的润滑剂。
注3：动作频率为无负载状态下的数值。
注4：等效节流面积S及Cv值均根据流量数据计算得出。
