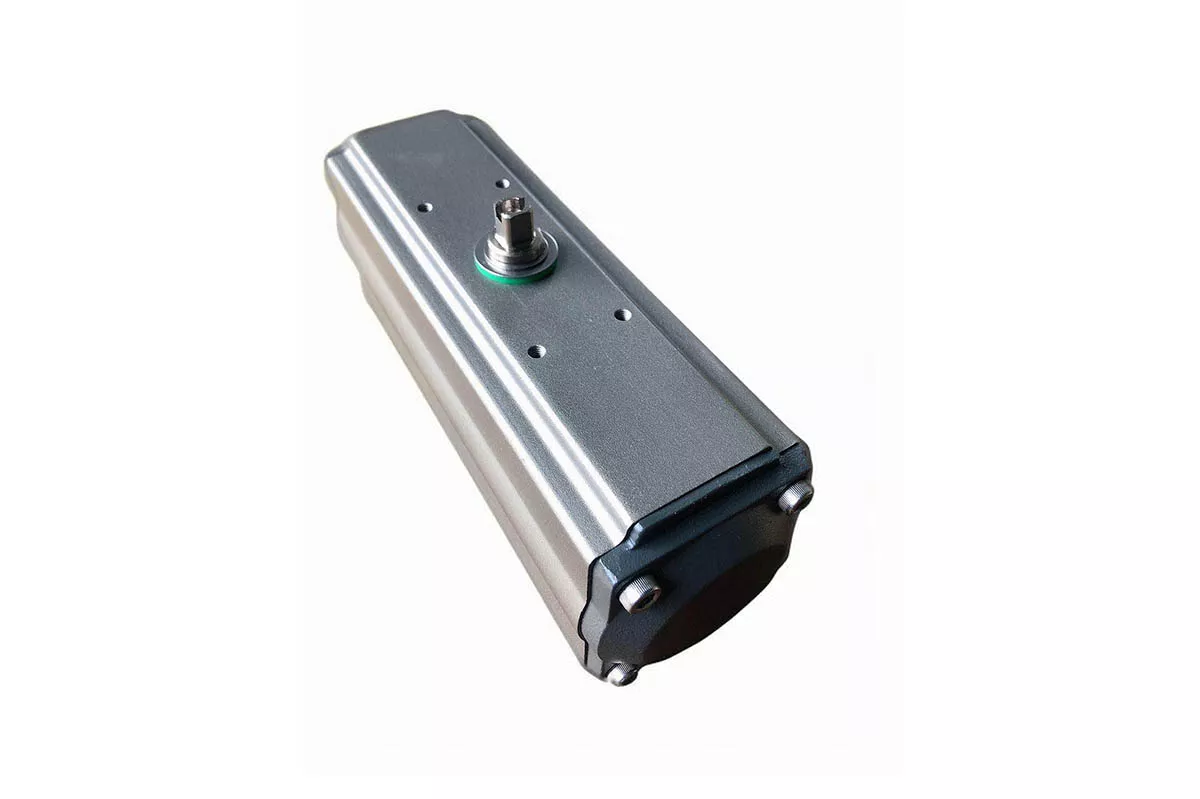

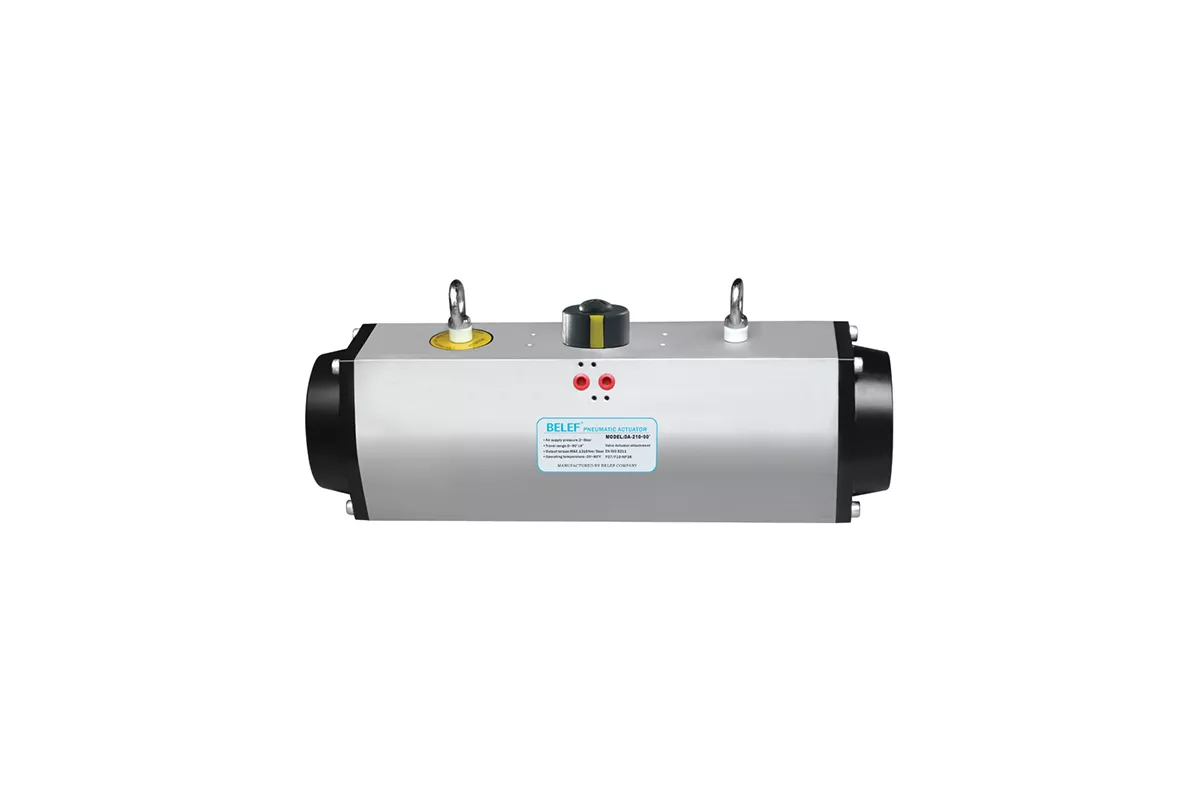

135°和180°执行器
常规角行程执行器标准转角为90°，135°、180°气动执行器属于大行程定制型齿轮齿条执行器，采用加长齿条、优化齿轮啮合结构，实现超出标准90°的旋转行程。主要分为双作用型（DA）；弹簧复位（SR）款式较少，一般以双作用为主。
广泛适配特殊角度球阀、三通/四通分流球阀、采样阀、风门、翻转机构、特殊工况蝶阀，用于普通90°执行器无法满足行程要求的自动化场景。
依托成熟双活塞齿轮齿条结构，压缩空气推动两侧活塞直线移动，齿条驱动输出齿轮旋转；通过加长活塞行程，实现0°~135° / 0°~180°完整旋转。
两端配备外置限位调节螺栓，两端转角均可±5°微调，准确锁定全开、全关位置，防止超程碰撞。
控制方式：搭配标准二位五通电磁阀即可实现往复旋转；如需中间点位停留，可搭配定位器或者三位电磁阀方案。
135°气动执行器 专项介绍
适用工况
0~135°旋转行程，多用于需要超90°缓开缓闭、大流通角度的蝶阀、偏心旋转阀、烟气风门、管道调节挡板。
180°气动执行器 专项介绍
适用工况
实现0°~180°半周旋转，配套三通、四通分流球阀、换向球阀、采样阀，介质流向180°换向切换；也用于自动化翻转工装、挡板机构。
提示：常规蝶阀、普通球阀无需180°执行器，选型切勿替代90°执行器。
135°核心特点
1. 行程0°~135°，两端角度可调±5°，兼顾启闭行程与流量调节区间；
2. 扭矩曲线平稳，阀板旋转过程无明显扭矩突变，有效降低水锤、气流冲击；
3. 相比180°执行器外形尺寸更紧凑，成本更低，是特殊角度工况优选；
4.通用ISO5211、NAMUR标准接口，可直接装配电磁阀、限位开关、离合式手轮机构。
180°核心特点
1. 至大旋转角度180°，满足介质双向换向、完全换向流程；
2. 精密加长齿条与齿轮配对，全程啮合稳定，无卡滞、低背隙；
3. 外置机械限位，避免阀板超行程扭转损坏阀杆密封；
4. 模块化结构，兼容全套标准气动附件，方便成套集成。
1. 主体材质：挤压成型铝合金缸体，内壁珩磨加工+硬质阳极防腐，摩擦力低、使用寿命长；
2. 传动结构：精密铣削齿条齿轮，对称双活塞布局，传动平稳，输出扭矩均匀；
3. 标准化接口：底部法兰符合ISO5211、DIN3337，气口NAMUR标准，附件通用互换；
4. 密封选配：标准NBR密封；可选FKM氟橡胶，适配油品、化工介质；支持高低温密封套件；
5. 防护性能：整机防护等级IP65，适应室内、户外工业环境；
6. 拓展选配：ITS限位开关、NAMUR电磁阀、AW过滤减压阀、离合式手动操作机构、阀位变送器。
驱动形式 | 双作用DA（弹簧复位SR可特殊定制） |
标准行程 | 0~135° / 0~180°，两端可调±5° |
气源压力 | 0.4~0.7MPa（4~7bar） |
工作温度 | 标准型 -20℃ ~ +80℃；可选高温/低温套件 |
工作介质 | 干燥洁净压缩空气 |
紧固件 | 不锈钢螺丝，提升防腐能力 |
1. 普通球阀、中线蝶阀标准启闭仅需90°，优先选用常规90°执行器；135°/180°仅用于阀门本身设计为大转角结构；
2. 180°执行器缸体更长，安装空间需要预留充足；
3. 弹簧复位款行程越大，弹簧布置难度越高，常规项目优先选用双作用方案；
4. 长行程工况建议加装缓冲配件，降低末端冲击。
